圖解：懸臂式掘進機的基本組成部分有哪些？具體內容是什么？

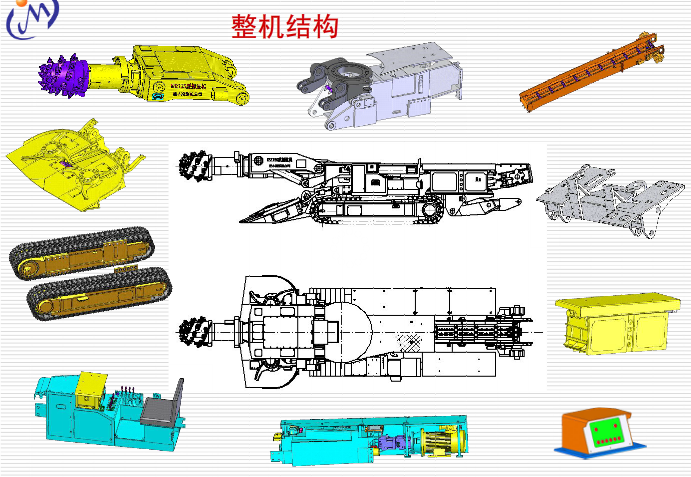

懸臂式掘進機一般由截割部、鏟板部、第一運輸機、本體部、行走部、后支承、液壓系統、水系統、潤滑系統、電氣系統， 護板部共11部分構成。
截割部
截割部一般由截割頭、伸縮部、截割減速機、截割電機組成。
截割部的最主要功能是直接對煤巖進行破碎。第二是可以輔助支護，在架棚子支護時挖拄窩，用托梁器托起橫梁; 錨桿支護時，截割部處于水平狀態，工人可以站在上面作業，也可以用托梁器托起鋼帶。第三是可以協助裝貨。第四 是在特殊情況下可以參與自救。第五是有伸縮功能的的掘近機在坡度較大的下山巷道后退時可以用伸縮來協助。
截割頭為園錐臺形，在其圓周螺旋分布鎬形截齒，截割頭通過花鍵套和高強度螺栓與截割頭軸相聯。
伸縮部位于截割頭和截割減速機中間，通過伸縮油缸使截割頭具有伸縮功能。
截割減速機是兩級行星齒輪傳動，它和伸縮部用高強度螺栓相聯。截割電機為雙速水冷電機，使截割頭獲得2種轉 數，它與截割減速機通過定位銷及高強度螺栓相聯。礦山掘進機
另外，為方便井下臨時支護，一些掘進機還提供托梁器裝置。
鏟板部
鏟板部有三個功能：第一是裝料。第二是當截割頭鉆進后即將進行擺動之前，鏟板與支承器落地，有利于機組的 穩定，截割臂左右擺動時機組不擺尾。第三是與支承器配合可以進行自救。
